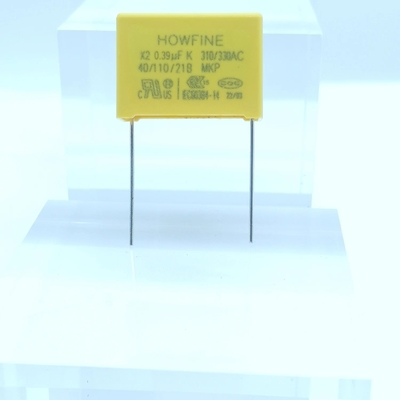

ভোল্টেজ প্রুফ MPX MKP ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর X2 0.39uf

MKP/MPXধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর 394k/310V E4 P22.5mm

^{পণ্যের তথ্য}

 ^{ভূমিকা:}

 ^{1. নিরাপত্তা ক্যাপাসিটার: উচ্চ স্থায়িত্ব}

^{2. অ-আবরণীয়।}

^{3. স্ব-নিরাময় বৈশিষ্ট্য।}

^{4. প্লাস্টিকের কেস, ইপোক্সি রজন ভরা, দ্রাবক প্রতিরোধী উপাদান দিয়ে তৈরি বাক্স।}

^{5. অ্যান্টেনা কাপলিং, লাইন-বাই-পাস, এবং লাইন জুড়ে ব্যবহারের জন্য চমৎকার।অ্যাপ্লিকেশন যেখানে আকার সমালোচনামূলক।}

^{6. পরীক্ষিত মান: IEC384-14, DIN EN 132 400, UL 1414, CSA C22.2}

^{7. নিরাপত্তা অনুমোদিত (UL. ENEC. CQC)}

^{8. সীসা তারটি টিন-ধাতুপট্টাবৃত টিন গ্রহণ করে এবং অগ্নি-প্রতিরোধী ইপোক্সি রজন ব্যবহার করে তামার তারকে মুড়ে দেয়}

^{প্লাস্টিকের শেলের মধ্যে এনক্যাপসুলেশন, অগ্নি-প্রতিরোধী কর্মক্ষমতা UL94V-0 গ্রেডে পৌঁছেছে।}

^{স্পেসিফিকেশন}

^{1. অপারেটিং তাপমাত্রা: -40°C ~ +110°C}

^{2. ক্যাপাসিট্যান্স পরিসীমা: 0.01uF~3.3uF}

^{3. ক্যাপাসিট্যান্স সহনশীলতা±5%(J), ± 10%(K),± 20%(মি)}

^{4. রেটেড ভোল্টেজ: 310VAC, 330VAC}

^{5. অপসারণ ফ্যাক্টর: 0.1% MAX AT 1KHz, 25°সে}

^{6. ভোল্টেজ প্রমাণ: 2100VDC 1Sec (20°সে)}

^{7. অন্তরণ প্রতিরোধের:}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/ uF (C>0.33uF) AT 25°সে}

^{8. সহনশীলতা: টেস্ট ভোল্টেজ 344VAC 85-এর মধ্যে 1000 ঘন্টার জন্য প্রয়োগ করা হবে°সেচেম্বারএই সময়ের মধ্যে,}

^{0.1 সেকেন্ড সময়ের জন্য 1000VAC 60HZ প্রতি ঘন্টায় একবার প্রয়োগ করতে হবে।পরীক্ষার পর।ΔC/C≤10%, ΔDF≤0.04%,}

^{নির্দিষ্ট মানের ΔIR≥50%।}

	1	ছোট আকার.
	2	বিস্তৃত তাপমাত্রা, ফ্রিকোয়েন্সি বিরক্তিকর বিষয়বস্তু উচ্চ স্থিতিশীলতার সাথে ডিএফ।
	3	উচ্চ কারেন্ট অত্যন্ত উচ্চ ডাইইলেকট্রিক শক্তি সহ্য করে।
	4	দীর্ঘমেয়াদী কাজের স্থিতিশীলতা।
	5	ফায়ার রেটিং: UL94V-0.6।
	6	স্ব-নিরাময় আছে।
	7	পাওয়ার সাপ্লাই জাম্পার সার্কিট, বাইপাস, অ্যান্টেনা কাপলিং এবং অন্যান্য হস্তক্ষেপের সাইটগুলির সাথে ব্যাপকভাবে ব্যবহৃত হয়।
	8	চাপ সহ্য করতে পারে।

^{সাইজ স্পেসিফিকেশন}

আবেদন

লাইন বাইপাস, অ্যান্টেনা কাপলিং, জুড়ে-লাইন এবং স্পার্ক কিলার সার্কিটে ব্যবহারের জন্য সীসা।
EMI ফিল্টারের জন্য উপলব্ধ।
পাওয়ার সাপ্লাই অ্যাপ্লিকেশন স্যুইচিং।
ব্যবসায়িক মেশিনের যন্ত্রপাতি, যেমন: মেশিন যোগ করা, কম্পিউটার প্রদর্শন এবং মনিটর...
গৃহস্থালীর যন্ত্রপাতি, যেমন: মিক্সার, ফ্যান, কফি গ্রাইন্ডার, ডিভিডি প্লেয়ার, অডিও এবং টিভি সার্কিট...
থাইরিস্টর এবং ট্রায়াক যন্ত্রপাতি, যেমন: ডিমার...

নিরাপত্তা ক্যাপাসিটার পরীক্ষা

(1) যেহেতু ইলেক্ট্রোলাইটিক ক্যাপাসিটারের ক্ষমতা সাধারণ স্থির ক্যাপাসিটারের তুলনায় অনেক বেশি, তাই JEC নিরাপত্তা ক্যাপাসিটারগুলি পরিমাপের সময় বিভিন্ন ক্ষমতার জন্য উপযুক্ত পরিসর ব্যবহার করা উচিত।অভিজ্ঞতা অনুসারে, সাধারণভাবে, 1~47μF এর মধ্যে ক্যাপাসিট্যান্স R×1k ফাইল দিয়ে পরিমাপ করা যেতে পারে এবং 47μF-এর চেয়ে বড় ক্যাপাসিট্যান্স R×100 ফাইল দিয়ে পরিমাপ করা যেতে পারে।

(2) মাল্টিমিটারের লাল পরীক্ষার সীসাটিকে নেতিবাচক মেরুতে সংযুক্ত করুন এবং কালো পরীক্ষার সীসাকে ইতিবাচক মেরুতে সংযুক্ত করুন।যোগাযোগের মুহুর্তে, মাল্টিমিটারের পয়েন্টারটি প্রথমে ডানদিকে একটি বৃহৎ বিচ্যুতি ঘটায় (একই বৈদ্যুতিক সম্ভাব্য বাধা, ধারণক্ষমতা যত বড়, সুইং তত বেশি) এবং তারপর ধীরে ধীরে বাম দিকে সরে যায় যতক্ষণ না এটি একটি নির্দিষ্ট স্থানে থামে। অবস্থানএই সময়ে প্রতিরোধের মান হল ইলেক্ট্রোলাইটিক ক্যাপাসিটরের সামনের ফুটো প্রতিরোধের, যা বিপরীত ফুটো প্রতিরোধের চেয়ে সামান্য বড়।

ব্যবহারিক অভিজ্ঞতা দেখায় যে ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির ফুটো প্রতিরোধ ক্ষমতা সাধারণত কয়েকশ kΩ এর উপরে হওয়া উচিত।অন্যথায়, এটি সঠিকভাবে কাজ করবে না।পরীক্ষার সময় ইতিবাচক এবং নেতিবাচক দিকনির্দেশে কোন চার্জ না থাকলে, পয়েন্টারটি সরে না।

এর মানে হল যে ক্ষমতা অদৃশ্য হয়ে গেছে বা অভ্যন্তরীণ সার্কিট ভেঙে গেছে;যদি পরিমাপ করা প্রতিরোধের পরিমাণ ছোট বা শূন্য হয়, তাহলে এর অর্থ হল ক্যাপাসিটরের একটি বড় ফুটো কারেন্ট আছে বা ভাঙ্গনের ফলে ক্ষতিগ্রস্ত হয়েছে।এটা আর ব্যবহার করা যাবে না.

(3) অজানা ইতিবাচক এবং নেতিবাচক খুঁটি সহ ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির জন্য, ফুটো প্রতিরোধের পরিমাপের উপরোক্ত পদ্ধতিটি বিচার করতে ব্যবহার করা যেতে পারে।অর্থাৎ, প্রথমে নির্বিচারে ফুটো প্রতিরোধের পরিমাপ করুন, এর আকার মনে রাখবেন এবং তারপর একটি প্রতিরোধের মান পরিমাপ করতে মিটার কলম পরিবর্তন করুন।দুটি পরিমাপের মধ্যে বৃহত্তর প্রতিরোধের মানটি হল ইতিবাচক সংযোগ পদ্ধতি।

বিশেষত, কালো পরীক্ষার সীসা ইতিবাচক মেরুতে সংযুক্ত থাকে এবং লাল পরীক্ষার সীসা নেতিবাচক মেরুতে সংযুক্ত থাকে।তারপর মাল্টিমিটারের রেজিস্ট্যান্স গিয়ার এবং ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ধনাত্মক এবং নেতিবাচক চার্জিং পদ্ধতি ব্যবহার করুন এবং পয়েন্টারটি ডানদিকে সুইং করার আকার অনুযায়ী ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষমতা অনুমান করা যেতে পারে।
