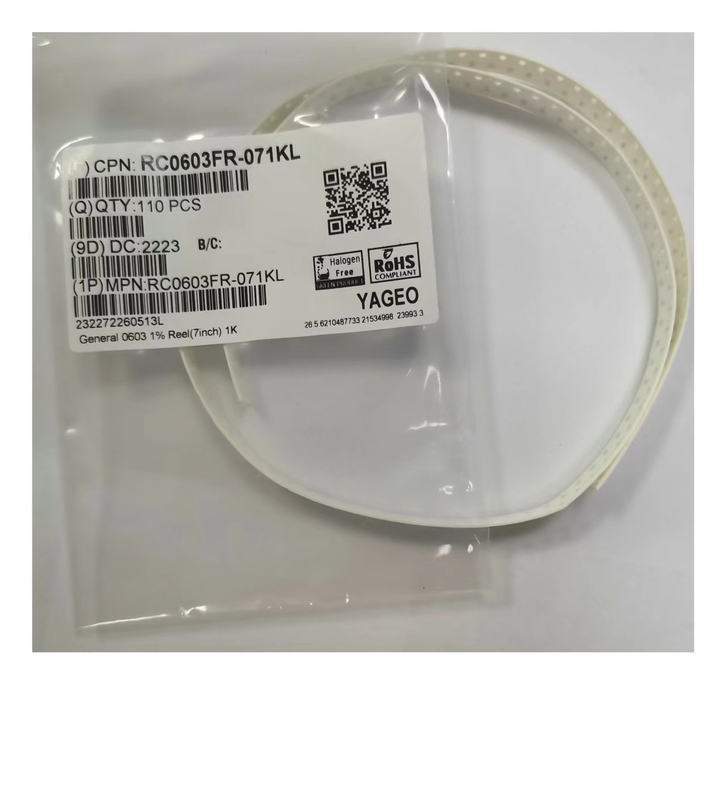

পণ্যের বিবরণ:
|
| প্রকার: | চিপ প্রতিরোধক | প্রতিরোধ: | 1KΩ |
|---|---|---|---|
| দৈর্ঘ্য: | 1.6 ±0.10 মিমি | প্যাকেজের প্রকারভেদ: | গুফ |
| প্রতিরোধ সহনশীলতা: | ±5% | আবরণ meature: | 0603(1608M) |
| বৈশিষ্ট্য: | খরচ, উচ্চ ফ্রিকোয়েন্সি সার্কিট | আবেদন: | ফিল্টার ডিকপলিং বাইপাস |
| প্রশস্ত: | 0.8 ±0.1 মিমি | উপাদান: | সিরামিক সাবস্ট্রেট এবং জাম্প চিপ |
| বিশেষভাবে তুলে ধরা: | RoHS পুরু ফিল্ম চিপ প্রতিরোধক,0603 পুরু ফিল্ম চিপ প্রতিরোধক,1kOhm 0603 চিপ প্রতিরোধক |
||
বৈশিষ্ট্য
• অত্যন্ত পাতলা এবং হালকা
• অত্যন্ত নির্ভরযোগ্য মাল্টিলেয়ার ইলেক্ট্রোড নির্মাণ
• সমস্ত সোল্ডারিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ
• অটো-প্লেসমেন্ট পৃষ্ঠ মাউন্ট অ্যাপ্লিকেশনে অত্যন্ত স্থিতিশীল
• বাধা স্তর শেষ অবসান
• জিরো ওহম জাম্পার পাওয়া যায়
• EIA RS481 প্রতি 8mm টেপ এবং রিলে পাওয়া যায়
| বৈদ্যুতিক বৈশিষ্ট্য | |||||||||||
| টাইপ | পাওয়ার P70 | অপারেটিং টেম্প।পরিসীমা | MWV | আরসিওভি | DWV | প্রতিরোধের পরিসীমা এবং সহনশীলতা | TCR ( ppm/°C) | জাম্পার মানদণ্ড (ইউনিট: এ) | |||
| RC0100 | 1/32W | -55°C থেকে +125°C | 15V | 30V | 30V |
E24 ±1%, 5% জিরো ওহম জাম্পার |
10Ω≤R≤1MΩ <50mΩ |
10Ω≤R≤1MΩ | ±250 | রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
0.5 1.0 |
|
RC0201 |
1/20W |
-55°C থেকে +125°C |
25V |
50V |
50V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
1Ω≤R≤10MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <50mΩ |
10Ω<R≤10MΩ 1Ω≤R≤10Ω |
±200 -100/+350 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
0.5 1.0 |
| RC0402 | 1/16W | -55°C থেকে +155°C | 50V | 100V | 100V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50mΩ |
10Ω<R≤10MΩ 1Ω≤R≤10Ω 10MΩ<R≤22MΩ |
±100 ±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
1.0 2.0 |
| RC0603 | 1/10W | -55°C থেকে +155°C | 50V | 100V | 100V | ||||||
|
RC0805 |
1/8W | -55°C থেকে +155°C | 150V | 300V | 300V | রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 5.0 |
||||
|
1/4W |
-55°C থেকে +155°C |
150V |
300V |
300V |
E24 ±5% E24/E96 ±1% জিরো ওহম জাম্পার |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50mΩ |
1Ω≤R≤1MΩ |
±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 5.0 |
|
|
RC1206 |
1/4W |
-55°C থেকে +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
10Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50mΩ |
10Ω<R≤10MΩ 1Ω≤R≤10Ω 10MΩ<R≤22MΩ |
±100 ±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 10.0 |
|
1/2W |
-55°C থেকে +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% জিরো ওহম জাম্পার |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50mΩ |
1Ω≤R≤1MΩ |
±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
3.0 7.5 |
|
|
RC1210 |
1/2W |
-55°C থেকে +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50mΩ |
10Ω<R≤10MΩ 1Ω≤R≤10Ω 10MΩ<R≤22MΩ |
±100 ±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 10.0 |
|
RC1218 |
1W |
-55°C থেকে +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <20mΩ |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
6.0 10.0 |
||
| RC2010 | 3/4W | -55°C থেকে +155°C | 200V | 500V | 500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% জিরো ওহম জাম্পার |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50mΩ |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 10.0 |
||
|
RC2512 |
1W | -55°C থেকে +155°C | 200V | 500V | 500V | রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
2.0 10.0 |
||||
|
2W |
-55°C থেকে +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% জিরো ওহম জাম্পার |
1Ω≤R≤150Ω 1Ω≤R≤150Ω <50mΩ |
1Ω≤R≤150Ω |
±200 |
রেট করা বর্তমান সর্বোচ্চ।বর্তমান |
6.0 15.0 |
|
