পণ্যের বিবরণ:
|
| টাইপ: | সিরামিক ক্যাপাসিটার | রেটেড ভোল্টেজ: | 2KV |
|---|---|---|---|
| দৈর্ঘ্য: | 3.2 ±0.15 মিমি | ক্যাপাসিট্যান্স রেঞ্জ(uF): | 100pF ~ 33nF |
| প্যাকেজের প্রকারভেদ: | মাউন্ট থাকবে | ক্যাপাসিট্যান্স টলারেন্স: | ±10% |
| আবরণ meature: | 1206(3216M) | বৈশিষ্ট্য: | খরচ, উচ্চ ফ্রিকোয়েন্সি সার্কিট |
| আবেদন: | ফিল্টার ডিকপলিং বাইপাস | প্রশস্ত: | 1.6 ±0.15 মিমি |
| বিশেষভাবে তুলে ধরা: | উচ্চ ভোল্টেজ সিরামিক মাল্টিলেয়ার ক্যাপাসিটর,2KV সিরামিক মাল্টিলেয়ার ক্যাপাসিটর,2KV মনোলিথিক সিরামিক ক্যাপাসিটর |
||

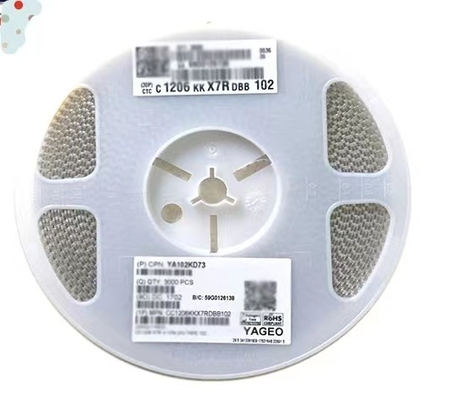

উচ্চ ভোল্টেজ সিরামিক মিলটিলেয়ার ক্যাপাসিটর 1206 X7R 102K/2KV
| স্পেসিফিকেশন ওভারভিউ | |||||
|
বর্ণনা |
টিসি কোড |
সিরিজ |
ক্যাপাসিট্যান্স পরিসীমা |
ভোল্টেজের পরিধি |
আকার |
|
বিচ্ছিন্ন |
NP0 |
সাধারন ক্ষেত্রে | 0.22 pF থেকে 33 nF | 16 V থেকে 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
সাধারন ক্ষেত্রে |
0.22 pF থেকে 22 nF |
50 ভি |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| মাঝারি ভোল্টেজ | 0.47 pF থেকে 22 nF | 100 V থেকে 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
উচ্চ ভোল্টেজের |
0.47 pF থেকে 2.7 nF |
1 কেভি, 2 কেভি, 3 কেভি |
1206, 1210, 1808, 1812 |
||
| উচ্চ তরঙ্গ | 0.22 pF থেকে 8.2 pF | 50 ভি | 0402, 0603, 0805 | ||
| মাইক্রোওয়েভ | 0.47 পিএফ থেকে 47 পিএফ | 50 ভি | 0603, 0805, 1206 | ||
|
X7R |
সাধারণ উদ্দেশ্য এবং উচ্চ ক্ষমতা |
100 pF থেকে 22 µF |
6.3 V থেকে 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| মাঝারি ভোল্টেজ | 100 pF থেকে 1 µF | 100 V থেকে 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| উচ্চ ভোল্টেজের | 100 pF থেকে 33 nF | 1 কেভি থেকে 3 কেভি | 1206, 1210, 1808, 1812 | ||
| কম আবেশ | 10 nF থেকে 220 nF | 10 V থেকে 50 V | 0306, 0508, 0612 | ||
|
X5R |
সাধারণ উদ্দেশ্য এবং উচ্চ ক্ষমতা |
10 nF থেকে 100 µF |
6.3 V থেকে 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | সাধারণ উদ্দেশ্য এবং উচ্চ ক্ষমতা | 4.7 nF থেকে 47 µF | 6.3 V থেকে 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
নিরাপত্তা সার্টিফিকেশন পণ্য |
NP0 | উচ্চ ভোল্টেজ এসসি টাইপ | 2.0 পিএফ থেকে 470 পিএফ | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | উচ্চ ভোল্টেজ এসসি টাইপ | 150 pF থেকে 1.5 nF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
সি-অ্যারে |
NP0 | 4C অ্যারে | 10 পিএফ থেকে 470 পিএফ | 50 ভি | 0508, 0612 |
| X7R | 4C অ্যারে | 180 pF থেকে 100 nF | 16 V থেকে 50 V | 0508, 0612 | |
| Y5V | 4C অ্যারে | 10 nF থেকে 100 nF | 25 ভি | 0612 | |
| কেস মাত্রা | |||||||
| বিযুক্ত ক্যাপাসিটার - সাধারণ উদ্দেশ্য | |||||||
|
|
কেস আকারের পদবী | mm-এ মাত্রা | |||||
| ইঞ্চি ভিত্তিক | মেট্রিক | L1 | ডব্লিউ | L2 / L3 মিনিট | L2 / L3 সর্বোচ্চ | L4 মিনিট | |
| 0201 | 0603M | 0.6 ±0.03 | 0.3 ±0.03 | 0.10 | 0.20 | 0.20 | |
| 0402 | 1005M | 1.0 ±0.05 | 0.5 ±0.05 | 0.15 | 0.30 | 0.40 | |
| 0603 | 1608M | 1.6 ±0.10 | 0.8 ±0.10 | 0.20 | 0.60 | 0.40 | |
|
0805 |
2012M |
2.0 ±0.10 (1) | 1.25 ±0.10 (1) | 0.25 | 0.75 | 0.55 | |
| 2.0 ±0.20 (2) | 1.25 ±0.20 (2) | 0.25 | 0.75 | 0.55 | |||
|
1206 |
3216M |
3.2 ±0.15 (1) | 1.6 ±0.15 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ±0.30 (2) | 1.6 ±0.20 (2) | 0.25 | 0.75 | 1.40 | |||
|
1210 |
3225M |
3.2 ±0.20 (1) | 2.5 ±0.20 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ±0.40 (2) | 2.5 ±0.30 (2) | 0.25 | 0.75 | 1.40 | |||
| 1808 | 4520M | 4.5 ±0.40 | 2.0 ±0.30 | 0.25 | 0.75 | 2.20 | |
|
1812 |
4532M |
4.5 ±0.20 (1) | 3.2 ±0.20 (1) | 0.25 | 0.75 | 2.20 | |
| 4.5 ±0.40 (2) | 3.2 ±0.40 (2) | 0.25 | 0.75 | 2.20 | |||
| বেধ ক্লাস এবং প্যাকিং পরিমাণ | ||||||||
|
বর্ণনা |
সাইজ কোড |
বেধের শ্রেণীবিভাগ (মিমি) | রিল প্রতি পরিমাণ |
প্রতি পরিমাণ বাল্ক কেস |
||||
|
টেপ প্রস্থ |
180 মিমি / 7” | 330 মিমি / 13” | ||||||
| কাগজ | ফোস্কা | কাগজ | ফোস্কা | |||||
|
বিচ্ছিন্ন ক্যাপাসিটার |
0201 | 0.3 ±0.03 |
8 মিমি |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0.5 ±0.05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0.8 ±0.1 | 4000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0.6 ±0.1 | 4000 | --- | 20 000 | --- | 10 000 | ||
| 0.85 ±0.1 | 4000 | --- | 15 000 | --- | 8000 | |||
| 1.25 ±0.2 | --- | 3000 | --- | 10 000 | 5000 | |||
|
1206 |
0.6 ±0.1 | 4000 | --- | 20 000 | --- | --- | ||
| 0.85 ±0.1 | 4000 | --- | 15 000 | --- | --- | |||
| 1.00 / 1.15 ±0.1 | --- | 3000 | --- | 10 000 | --- | |||
| 1.25 ±0.2 | --- | 3000 | --- | 10 000 | --- | |||
| 1.6 ±0.15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1.6 ±0.2 | --- | 2 000 | --- | 10 000 | --- | |||
|
1210 |
0.6 / 0.7 ±0.1 | --- | 4000 | --- | 15 000 | --- | ||
| 0.85 ±0.1 | --- | 4000 | --- | 10 000 | --- | |||
| 1.0 ±0.15 | --- | 3000 | --- | 10 000 | --- | |||
| 1.15 ±0.1 | --- | 3000 | --- | 10 000 | --- | |||
| 1.15 ±0.15 | --- | 3000 | --- | 10 000 | --- | |||
| 1.25 ±0.2 | --- | 3000 | --- | --- | --- | |||
| 1.5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 / 1.9 ±0.2 | --- | 2 000 | --- | --- | --- | |||
| 2.0 ±0.2 | --- | 2 000 / 1 000 | --- | --- | --- | |||
| 2.5 ±0.2 | --- | 1000/500 | --- | --- | --- | |||
|
1808 |
1.15 ±0.15 |
12 মিমি |
--- | 3000 | --- | --- | --- | |
| 1.25 ±0.2 | --- | 3000 | --- | --- | --- | |||
| 1.35 ±0.15 | --- | 2 000 | --- | --- | --- | |||
| 1.5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 ±0.2 | --- | 2 000 | --- | 8000 | --- | |||
| 2.0 ±0.2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0.6 / 0.85 ±0.1 | --- | 2 000 | --- | --- | --- | ||
| 1.15 ±0.1 | --- | 1000 | --- | --- | --- | |||
| 1.15 ±0.15 | --- | 1000 | --- | --- | --- | |||
| 1.25 ±0.2 | --- | 1000 | --- | --- | --- | |||
| 1.35 ±0.15 | --- | 1000 | --- | --- | --- | |||
| 1.5 ±0.1 | --- | 1000 | --- | --- | --- | |||
| 1.6 ±0.2 | --- | 1000 | --- | --- | --- | |||
| 2.0 ±0.2 | --- | 1000 | --- | --- | --- | |||
|
কম আবেশ |
0306 | 0.5 ±0.1 |
8 মিমি |
4000 | --- | 15 000 | --- | --- |
| 0508 | 0.85 ±0.1 | 4000 | --- | 15 000 | --- | --- | ||
| 0612 | 0.85 ±0.1 | 4000 | --- | 15 000 | --- | --- | ||
|
অ্যারে |
0508 | 0.6 ±0.1 | 4000 | --- | --- | --- | --- | |
| 0612 | 0.8 ±0.1 | 4000 | --- | --- | --- | --- | ||
